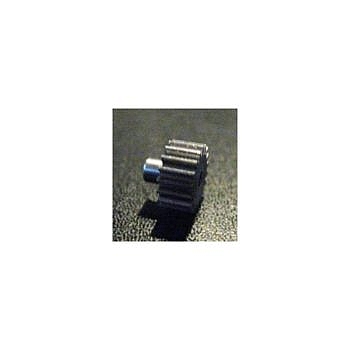

Produktanfrage: Zahnrad 14Z mit Bund Stahl - gerade verzahnt Modul 0.5
Beschreibung
Material: | Stahl 11SMn30 C | |
Wärmebehandlung: | – | |
Haerte: | – | |
Oberflaechenbehandlung: | – | |
Qualität/Toleranz: | JIS N9 grade | |
Modul: | m | 0.5 |
Zähnezahl: | 14 | |
Verzahnungsbreite: | b | 4,0mm |
Kopfkreisdurchmesser: | ⌀K | 8,0mm |
Teilkreisdurchmesser: | ⌀D | |
Bohrungsdurchmesser: | ⌀B | 2,9mm |
Bohrung ⌀B bearbeiten: | möglich | |
Nabendurchmesser: | ⌀N | 6,0mm |
Nabenbreite: | bN | 2,5mm |
Gesamtbreite: | L | 6,5mm |
Eingriffswinkel: | alpha | 20° |
Schrägungswinkel: | beta | 0 |
